Кабельная система является фундаментом любой сети. Если она будет низкого качества, то даже самое современное и производительное оборудование будет работать медленно, нестабильно и будет неудовлетворять требованиям пользователей. Причем проблем с кабельной системой становится намного больше при увеличении размеров сети.
Ответом на высокие требования к качеству кабельной системы стали структурированные кабельные системы.
Структурированная кабельная система (Structured Cabling System, SCS) - это набор коммутационных элементов (кабелей, разъемов, коннекторов, кроссовых панелей и шкафов), а также методика их совместного использования, которая позволяет создавать регулярные, легко расширяемые структуры связей в вычислительных сетях.
Структурированная кабельная система представляет своего рода «конструктор», с помощью которого проектировщик сети строит нужную ему конфигурацию из стандартных кабелей, соединенных стандартными разъемами и коммутируемых на стандартных кроссовых панелях. При необходимости конфигурацию связей можно легко изменить - добавить компьютер, сегмент, коммутатор, изъять ненужное оборудование, а также поменять соединения между компьютерами и концентраторами.
При построении структурированной кабельной системы подразумевается, что каждое рабочее место на предприятии должно быть оснащено розетками для подключения телефона и компьютера, даже если в данный момент этого не требуется. То есть хорошая структурированная кабельная система строится избыточной, В будущем это может сэкономить средства, так как изменения в подключении новых устройств можно производить за счет перекоммутации уже проложенных кабелей.
Структурированная кабельная система планируется и строится иерархически, с главной магистралью и многочисленными ответвлениями от нее (рис. 4.1).
Типичная иерархическая структура структурированной кабельной системы (рис. 4.2) включает:
горизонтальные подсистемы (в пределах этажа);
вертикальные подсистемы (внутри здания);
подсистему кампуса (в пределах одной территории с несколькими зданиями).
Горизонтальная подсистема соединяет кроссовый шкаф этажа с розетками пользователей. Подсистемы этого типа соответствуют этажам здания. Вертикальная подсистема соединяет кроссовые шкафы каждого этажа с центральной аппаратной здания. Следующим шагом иерархии является подсистема кампуса, которая соединяет несколько зданий с главной аппаратной всего кампуса. Эта часть кабельной системы обычно называется магистралью (backbone).
Использование структурированной кабельной системы вместо хаотически проложенных кабелей дает предприятию много преимуществ.
Универсальность. Структурированная кабельная система при продуманной организации может стать единой средой для передачи компьютерных данных в локальной вычислительной сети, организации локальной телефонной сети, передачи видеоинформации и даже передачи сигналов от датчиков пожарной безопасности или охранных систем. Это позволяет автоматизировать многие процессы контроля, мониторинга и управления хозяйственными службами и системами жизнеобеспечения предприятия.
Увеличение срока службы. Срок морального старения хорошо структурированной кабельной системы может составлять 10-15 лет.
Уменьшение стоимости добавления новых пользователей и изменения их мест размещения. Известно, что стоимость кабельной системы значительна и определяется в основном не стоимостью кабеля, а стоимостью работ по его прокладке. Поэтому более выгодно провести однократную работу по прокладке кабеля, возможно, с большим запасом по длине, чем несколько раз выполнять прокладку, наращивая длину кабеля. При таком подходе все работы по добавлению или перемещению пользователя сводятся к подключению компьютера к уже имеющейся розетке.
Возможность легкого расширения сети. Структурированная кабельная система является модульной, поэтому ее легко расширять. Например, к магистрали можно добавить новую подсеть, не оказывая никакого влияния на существующие подсети. Можно заменить в отдельной подсети тип кабеля независимо от остальной части сети. Структурированная кабельная система является основой для деления сети на легко управляемые логические сегменты, так как она сама уже разделена на физические сегменты.
Обеспечение более эффективного обслуживания. Структурированная кабельная система облегчает обслуживание и поиск неисправностей по сравнению с шинной кабельной системой. При шинной организации кабельной системы отказ одного из устройств или соединительных элементов приводит к трудно локализуемому отказу всей сети. В структурированных кабельных системах отказ одного сегмента не действует на другие, так как объединение сегментов осуществляется с помощью концентраторов. Концентраторы диагностируют и локализуют неисправный участок.
Надежность. Структурированная кабельная система имеет повышенную надежность, поскольку производитель такой системы гарантирует не только качество ее отдельных компонентов, но и их совместимость.
Первой структурированной кабельной системой, имеющий все современные черты такого типа систем, была система SYSTIMAX SCS компании Lucent Technologies (ранее - подразделение AT&T). И сегодня компании Lucent Technologies принадлежит основная доля мирового рынка. Многие другие компании также выпускают качественные структурированные кабельные системы, например АМР, BICC Brand-Rex, Siemens, Alcatel, MOD-TAP. На российском рынке успешно завоевывает себе место под солнцем отечественная структурированная кабельная система АйТи-СКС московской компании «АйТи».
При выборе кабеля принимаются во внимание следующие характеристики: полоса пропускания, расстояние, физическая защищенность, электромагнитная помехозащищенность, стоимость. Кроме того, при выборе кабеля нужно учитывать, какая кабельная система уже установлена на предприятии, а также какие тенденции и перспективы существуют на рынке в данный момент.
Кабельная система составляет фундамент любой компьютерной сети. От ее качества зависят все основные свойства сети.
Структурированная кабельная система представляет собой набор коммуникационных элементов - кабелей, разъемов, коннекторов, кроссовых панелей и шкафов, которые удовлетворяют стандартам и позволяют создавать регулярные, легко расширяемые структуры связей.
Структурированная кабельная система состоит из трех подсистем: горизонтальной (в пределах этажа), вертикальной (между этажами ) и подсистемы кампуса (в пределах одной территории с несколькими зданиями).
Для горизонтальной подсистемы характерно наличие большого количества ответвлений и перекрестных связей. Наиболее подходящий тип кабеля - неэкранированная витая пара категории 5.
Вертикальная подсистема состоит из более протяженных отрезков кабеля, количество ответвлений намного меньше, чем в горизонтальной подсистеме. Предпочтительный тип кабеля - волоконно-оптический.
Для подсистемы кампуса характерна нерегулярная структура связей с центральным зданием. Предпочтительный тип кабеля - волоконно-оптический в специальной изоляции.
Кабельная система здания строится избыточной, так как стоимость последующего расширения кабельной системы превосходит стоимость установки избыточных элементов.
Концентраторы вместе с сетевыми адаптерами, а также кабельной системой представляют тот минимум оборудования, с помощью которого можно создать локальную сеть. Такая сеть будет представлять собой общую разделяемую среду. Но сеть не может быть слишком большой, так как при большом количестве узлов общая среда передачи данных быстро становится узким местом, снижающим производительность сети. Поэтому концентраторы и сетевые адаптеры позволяют строить небольшие базовые фрагменты сетей, которые затем должны объединяться друг с другом с помощью мостов, коммутаторов и маршрутизаторов.
Сетевой адаптер (Network Interface Card, NIC) вместе со своим драйвером реализует второй, канальный уровень модели открытых систем в конечном узле сети -компьютере. Более точно, в сетевой операционной системе пара адаптер и драйвер выполняет только функции физического и МАС - уровней, в то время как LLC-уровень обычно реализуется модулем операционной системы, единым для всех драйверов и сетевых адаптеров. Например, в ОС Windows NT уровень LLC реализуется в модуле NDIS, общем для всех драйверов сетевых адаптеров, независимо от того, какую технологию поддерживает драйвер.
Сетевой адаптер совместно с драйвером выполняют две операции: передачу и прием кадра.
Передача кадра из компьютера в кабель состоит из перечисленных ниже этапов (некоторые могут отсутствовать, в зависимости от принятых методов кодирования):
Прием кадра данных LLC через межуровневый интерфейс вместе с адресной информацией МАС - уровня. Обычно взаимодействие между протоколами внутри компьютера происходит через буферы, расположенные в оперативной памяти. Данные для передачи в сеть помещаются в эти буферы протоколами верхних уровней, которые извлекают их из дисковой памяти либо из файлового кэша с помощью подсистемы ввода/вывода операционной системы.
Оформление кадра данных МАС - уровня, в который инкапсулируется кадр LLC (с отброшенными флагами 01111110). Заполнение адресов назначения и источника, вычисление контрольной суммы.
Формирование символов кодов при использовании избыточных кодов типа 4В/5В. Скрэмблирование кодов для получения более равномерного спектра сигналов. Этот этап используется не во всех протоколах - например, технология Ethernet 10 Мбит/с обходится без него.
Выдача сигналов в кабель в соответствии с принятым линейным кодом - манчестерским, NRZI, MLT-3 и т. п.
Прием из кабеля сигналов, кодирующих битовый поток.
Выделение сигналов на фоне шума. Эту операцию могут выполнять различные специализированные микросхемы или сигнальные процессоры DSP. В результате в приемнике адаптера образуется некоторая битовая последовательность, с большой степенью вероятности совпадающая с той, которая была послана передатчиком.
Если данные перед отправкой в кабель подвергались скрэмблированию, то они пропускаются через дескрэмблер, после чего в адаптере восстанавливаются символы кода, посланные передатчиком.
Проверка контрольной суммы кадра. Если она неверна, то кадр отбрасывается, а через межуровневый интерфейс наверх, протоколу LLC передается соответствующий код ошибки. Если контрольная сумма верна, то из МАС - кадра извлекается кадр LLC и передается через межуровневый интерфейс наверх, протоколу LLC. Кадр LLC помещается в буфер оперативной памяти.
Распределение обязанностей между сетевым адаптером и его драйвером стандартами не определяется, поэтому каждый производитель решает этот вопрос самостоятельно. Обычно сетевые адаптеры делятся на адаптеры для клиентских компьютеров и адаптеры для серверов.
В адаптерах для клиентских компьютеров значительная часть работы перекладывается на драйвер, тем самым адаптер оказывается проще и дешевле. Недостатком такого подхода является высокая степень загрузки центрального процессора компьютера рутинными работами по передаче кадров из оперативной памяти компьютера в сеть.
Поэтому адаптеры, предназначенные для серверов, обычно снабжаются собственными процессорами, которые самостоятельно выполняют большую часть работы по передаче кадров из оперативной памяти в сеть и в обратном направлении. Примером такого адаптера может служить сетевой адаптер SMS EtherPower со встроенным процессором Intel i960.
В зависимости от того, какой протокол реализует адаптер, адаптеры делятся на Ethernet-адаптеры, Token Ring-адаптеры, FDDI-адаптеры и т. д. Так как протокол Fast Ethernet позволяет за счет процедуры автопереговоров автоматически выбрать скорость работы сетевого адаптера в зависимости от возможностей концентратора, то многие адаптеры Ethernet сегодня поддерживают две скорости работы и имеют в своем названии приставку 10/100. Это свойство некоторые производители называют авточувствительностью.
Сетевой адаптер перед установкой в компьютер необходимо конфигурировать. При конфигурировании адаптера обычно задаются номер прерывания IRQ, используемого адаптером, номер канала прямого доступа к памяти DMA (если адаптер поддерживает режим DMA) и базовый адрес портов ввода/вывода.
Если сетевой адаптер, аппаратура компьютера и операционная система поддерживают стандарт Plug-and-Play, то конфигурирование адаптера и его драйвера осуществляется автоматически. Иначе нужно сначала сконфигурировать сетевой адаптер, а затем повторить параметры его конфигурации для драйвера. Детали процедуры конфигурирования сетевого адаптера и его драйвера во многом зависят от производителя адаптера, а также от возможностей шины, для которой разработан адаптер.
Адаптеры первого поколения были выполнены на дискретных логических микросхемах, в результате чего обладали низкой надежностью. Они имели буферную память только на один кадр, что приводило к низкой производительности адаптера, так как все кадры передавались из компьютера в сеть или из сети в компьютер последовательно. Кроме этого, задание конфигурации адаптера первого поколения происходило вручную, с помощью перемычек. Для каждого типа адаптеров использовался свой драйвер, причем интерфейс между драйвером и сетевой операционной системой не был стандартизирован.
В сетевых адаптерах второго поколения для повышения производительности стали применять метод многокадровой буферизации. При этом следующий кадр загружается из памяти компьютера в буфер адаптера одновременно с передачей предыдущего кадра в сеть. В режиме приема, после того как адаптер полностью принял один кадр, он может начать передавать этот кадр из буфера в память компьютера одновременно с приемом другого кадра из сети.
В сетевых адаптерах второго поколения широко используются микросхемы с высокой степенью интеграции, что повышает надежность адаптеров. Кроме того, драйверы этих адаптеров основаны на стандартных спецификациях. Адаптеры второго поколения обычно поставляются с драйверами, работающими как в стандарте NDIS (спецификация интерфейса сетевого драйвера), разработанном фирмами 3Com и Microsoft и одобренном IBM, так и в стандарте ODI (интерфейс открытого драйвера), разработанном фирмой Novell.
В сетевых адаптерах третьего поколения (к ним фирма 3Com относит свои адаптеры семейства EtherLink III) осуществляется конвейерная схема обработки кадров. Она заключается в том, что процессы приема кадра из оперативной памяти компьютера и передачи его в сеть совмещаются во времени. Таким образом, после приема нескольких первых байт кадра начинается их передача. Это существенно (на 25-55 %) повышает производительность цепочки оперативная память -адаптер - физический канал - адаптер - оперативная память. Такая схема очень чувствительна к порогу начала передачи, то есть к количеству байт кадра, которое загружается в буфер адаптера перед началом передачи в сеть. Сетевой адаптер третьего поколения осуществляет самонастройку этого параметра путем анализа рабочей среды, а также методом расчета, без участия администратора сети. Самонастройка обеспечивает максимально возможную производительность для конкретного сочетания производительности внутренней шины компьютера, его системы прерываний и системы прямого доступа к памяти.
Адаптеры третьего поколения базируются на специализированных интегральных схемах (ASIC), что повышает производительность и надежность адаптера при одновременном снижении его стоимости. Компания 3Com назвала свою технологию конвейерной обработки кадров Parallel Tasking, другие компании также реализовали похожие схемы в своих адаптерах. Повышение производительности канала «адаптер-память» очень важно для повышения производительности сети в целом, так как производительность сложного маршрута обработки кадров, включающего, например, концентраторы, коммутаторы, маршрутизаторы, глобальные каналы связи и т. п., всегда определяется производительностью самого медленного элемента этого маршрута. Следовательно, если сетевой адаптер сервера или клиентского компьютера работает медленно, никакие быстрые коммутаторы не смогут повысить скорость работы сети.
Выпускаемые сегодня сетевые адаптеры можно отнести к четвертому поколению. В эти адаптеры обязательно входит ASIC, выполняющая функции МАС - уровня, а также большое количество высокоуровневых функций. В набор таких функций может входить поддержка агента удаленного мониторинга RMON, схема приоритезации кадров, функции дистанционного управления компьютером и т. п. В серверных вариантах адаптеров почти обязательно наличие мощного процессора, разгружающего центральный процессор. Примером сетевого адаптера четвертого поколения может служить адаптер компании 3Com Fast EtherLink XL 10/100.
Во всех современных технологиях локальных сетей определено устройство, которое имеет несколько равноправных названий - концентратор (concentrator), хаб (hub), повторитель (repeator). В зависимости от области применения этого устройства в значительной степени изменяется состав его функций и конструктивное исполнение. Неизменной остается только основная функция - это повторение кадра либо на всех портах (как определено в стандарте Ethernet), либо только на некоторых портах, в соответствии с алгоритмом, определенным соответствующим стандартом.
Концентратор обычно имеет несколько портов, к которым с помощью отдельных физических сегментов кабеля подключаются конечные узлы сети - компьютеры. Концентратор объединяет отдельные физические сегменты сети в единую разделяемую среду, доступ к которой осуществляется в соответствии с одним из рассмотренных протоколов локальных сетей - Ethernet, Token Ring и т. п.
Концентраторы разных производителей могут отличаться такими деталями, как количество портов, поддержка нескольких типов кабелей и т. п.
Кроме основной функции концентратор может выполнять некоторое количество дополнительных функций, которые либо в стандарте вообще не определены, либо являются факультативными. Например, концентратор Token Ring может выполнять функцию отключения некорректно работающих портов и перехода на резервное кольцо, хотя в стандарте такие его возможности не описаны. Концентратор оказался удобным устройством для выполнения дополнительных функций, облегчающих контроль и эксплуатацию сети.
Рассмотрим особенности реализации основной функции концентратора на примере концентраторов Ethernet.
В технологии Ethernet устройства, объединяющие несколько физических сегментов коаксиального кабеля в единую разделяемую среду, использовались давно и получили название «повторителей» по своей основной функции - повторению на всех своих портах сигналов, полученных на входе одного из портов. В сетях на основе коаксиального кабеля обычными являлись двухпортовые повторители, соединяющие только два сегмента кабеля, поэтому термин концентратор к ним обычно не применялся.
С появлением спецификации 10Base-T для витой пары повторитель стал неотъемлемой частью сети Ethernet, так как без него связь можно было организовать только между двумя узлами сети. Многопортовые повторители Ethernet на витой паре стали называть концентраторами или хабами, так как в одном устройстве действительно концентрировались связи между большим количеством узлов сети. Концентратор Ethernet обычно имеет от 8 до 72 портов, причем основная часть портов предназначена для подключения кабелей на витой паре. На (рис. 4.3) показан типичный концентратор Ethernet, рассчитанный на образование небольших сегментов разделяемой среды. Он имеет 16 портов стандарта 10Base-T с разъемами RJ-45, а также один порт AUI для подключения внешнего трансивера. Обычно к этому порту подключается трансивер, работающий на коаксиал или оптоволокно. С помощью этого трансивера концентратор подключается к магистральному кабелю, соединяющему несколько концентраторов между собой, либо таким образом обеспечивается подключение станции, удаленной от концентратора более чем на 100 м.
Некоторые отличия могут демонстрировать модели концентраторов, работающие на одномодовый волоконно-оптический кабель. Дальность сегмента кабеля, поддерживаемого концентратором FDDI, на таком кабеле может значительно отличаться в зависимости от мощности лазерного излучателя - от 10 до 40 км.
Однако если существующие различия при выполнении основной функции концентраторов не столь велики, то их намного превосходит разброс в возможностях реализации концентраторами дополнительных функций.
Очень полезной при эксплуатации сети является способность концентратора отключать некорректно работающие порты, изолируя тем самым остальную часть сети от возникших в узле проблем. Эту функцию называют автосегментацией (autopartitioning).
Рассмотрим ситуации, в которых концентраторы Ethernet и Fast Ethernet выполняют отключение порта.
Ошибки на уровне кадра. Если интенсивность прохождения через порт кадров, имеющих ошибки, превышает заданный порог, то порт отключается, а затем, при отсутствии ошибок в течение заданного времени, включается снова. Такими ошибками могут быть: неверная контрольная сумма, неверная длина кадра (больше 1518 байт или меньше 64 байт), неоформленный заголовок кадра.
Множественные коллизии. Если концентратор фиксирует, что источником коллизии был один и тот же порт 60 раз подряд, то порт отключается. Через некоторое время порт снова будет включен.
Затянувшаяся передача (jabber). Как и сетевой адаптер, концентратор контролирует время прохождения одного кадра через порт. Если это время превышает время передачи кадра максимальной длины в 3 раза, то порт отключается.
На конструктивное устройство концентраторов большое влияние оказывает их область применения. Концентраторы рабочих групп чаще всего выпускаются как устройства с фиксированным количеством портов, корпоративные концентраторы - как модульные устройства на основе шасси, а концентраторы отделов могут иметь стековую конструкцию. Такое деление не является жестким, и в качестве корпоративного концентратора может использоваться, например, модульный концентратор.
Концентратор с фиксированным количеством портов - это наиболее простое конструктивное исполнение, когда устройство представляет собой отдельный корпус со всеми необходимыми элементами (портами, органами индикации и управления, блоком питания), и эти элементы заменять нельзя. Обычно все порты такого концентратора поддерживают одну среду передачи, общее количество портов изменяется от 4-8 до 24. Один порт может быть специально выделен для подключения концентратора к магистрали сети или же для объединения концентраторов (в качестве такого порта часто используется порт с интерфейсом AUI, в этом случае применение соответствующего трансивера позволяет подключить концентратор к практически любой физической среде передачи данных).
Модульный концентратор выполняется в виде отдельных модулей с фиксированным количеством портов, устанавливаемых на общее шасси. Шасси имеет внутреннюю шину для объединения отдельных модулей в единый повторитель. Часто такие концентраторы являются многосегментными, тогда в пределах одного модульного концентратора работает несколько несвязанных между собой повторителей. Для модульного концентратора могут существовать различные типы модулей, отличающиеся количеством портов и типом поддерживаемой физической среды.
Ввиду ответственной работы, которую выполняют корпоративные модульные концентраторы, они снабжаются модулем управления, системой терморегулирования, избыточными источниками питания и возможностью замены модулей «на ходу».
Недостатком концентратора на основе шасси является высокая начальная стоимость такого устройства для случая, когда предприятию на первом этапе создания сети нужно установить всего 1-2 модуля. Высокая стоимость шасси вызвана тем, что оно поставляется вместе со всеми общими устройствами, такими как избыточные источники питания и т. п. Поэтому для сетей средних размеров большую популярность завоевали стековые концентраторы.
Стековый концентратор, как и концентратор с фиксированным числом портов, выполнен в виде отдельного корпуса без возможности замены отдельных его модулей. Типичный вид нескольких стековых концентраторов Ethernet показан на (рис. 4.4.)Однако стековыми эти концентраторы называются не потому, что они устанавливаются один на другой. Такая чисто конструктивная деталь вряд ли удостоилась бы особого внимания, так как установка нескольких устройств одинаковых габаритных размеров в общую стойку практикуется очень давно. Стековые концентраторы имеют специальные порты и кабели для объединения нескольких таких корпусов в единый повторитель (рис. 4.5), который имеет общий блок повторения, обеспечивает общую ресинхронизацию сигналов для всех своих портов.
Если стековые концентраторы имеют несколько внутренних шин, то при соединении в стек эти шины объединяются и становятся общими для всех устройств стека. Число объединяемых в стек корпусов может быть достаточно большим (обычно до 8, но бывает и больше). Стековые концентраторы могут поддерживать различные физические среды передачи, что делает их почти такими же гибкими, как и модульные концентраторы, но при этом стоимость этих устройств в расчете на один порт получается обычно ниже, так как сначала предприятие может купить одно устройство без избыточного шасси, а потом нарастить стек еще несколькими аналогичными устройствами.
От производительности сетевых адаптеров зависит производительность любой сложной сети, так как данные всегда проходят не только через коммутаторы и маршрутизаторы сети, но и через адаптеры компьютеров, а результирующая производительность последовательно соединенных устройств определяется производительностью самого медленного устройства.
Сетевые адаптеры характеризуются типом поддерживаемого протокола, производительностью, шиной компьютера, к которой они могут присоединяться, типом приемопередатчика, а также наличием собственного процессора, разгружающего центральный процессор компьютера от рутинной работы.
Сетевые адаптеры для серверов обычно имеют собственный процессор, а клиентские сетевые адаптеры - нет.
Современные адаптеры умеют адаптироваться к временным параметрам шины и оперативной памяти компьютера для повышения производительности обмена «сеть-компьютер».
Концентраторы, кроме основной функции протокола (побитного повторения кадра на всех или последующем порту), всегда выполняют ряд полезных дополнительных функций, определяемых производителем концентратора.
Автосегментация - одна из важнейших дополнительных функций, с помощью которой концентратор отключает порт при обнаружении разнообразных проблем с кабелем и конечным узлом, подключенным к данному порту.
В число дополнительных функций входят функции защиты сети от несанкционированного доступа, запрещающие подключение к концентратору компьютеров с неизвестными МАС - адресами, а также заполняющие нулями поля данных кадров, поступающих не к станции назначения.
Стековые концентраторы сочетают преимущества модульных концентраторов и концентраторов с фиксированным количеством портов.
Под логической структуризацией сети понимается разбиение общей разделяемой среды на логические сегменты, которые представляют самостоятельные разделяемые среды с меньшим количеством узлов. Сеть, разделенная на логические сегменты, обладает более высокой производительностью и надежностью. Взаимодействие между логическими сегментами организуется с помощью мостов и коммутаторов.
Ограничения сети, построенной на общей разделяемой среде
Потеря кадров из-за переполнения буферов коммуникационных устройств
Крупные сети, насчитывающие сотни и тысячи узлов, не могут быть построены на основе одной разделяемой среды даже такой скоростной технологии, как Gigabit Ethernet. И не только потому, что практически все технологии ограничивают количество узлов в разделяемой среде: все виды семейства Ethernet - 1024 узлами, Token Ring - 260 узлами, a FDDI - 500 узлами. Даже сеть средних размеров, состоящая из 50-100 компьютеров и укладывающаяся в разрешенный максимум количества узлов, чаще всего будет плохо работать на одной разделяемой среде.
При загрузке сети до 50 % технология Ethernet на разделяемом сегменте хорошо справляется с передачей трафика, генерируемого конечными узлами. Однако при повышении интенсивности генерируемого узлами трафика сеть все больше времени начинает проводить неэффективно, повторно передавая кадры, которые вызвали коллизию. При возрастании интенсивности генерируемого трафика до такой величины, когда коэффициент использования сети приближается к 1, вероятность столкновения кадров настолько увеличивается, что практически любой кадр, который какая-либо станция пытается передать, сталкивается с другими кадрами, вызывая коллизию. Сеть перестает передавать полезную пользовательскую информацию и работает «на себя», обрабатывая коллизии.
Этот эффект хорошо известен на практике и исследован путем имитационного моделирования, поэтому сегменты Ethernet не рекомендуется загружать так, чтобы среднее значение коэффициента использования превосходило 30 %. Именно поэтому во многих системах управления сетями пороговая граница для индикатора коэффициента загрузки сети Ethernet по умолчанию устанавливается на величину 30 %.
Технология Ethernet наиболее чувствительна к перегрузкам разделяемого сегмента, но и другие технологии также весьма страдают от этого эффекта, поэтому ограничения, связанные с возникающими коллизиями и большим временем ожидания доступа при значительной загрузке разделяемого сегмента, чаще всего оказываются более серьезными, чем ограничение на максимальное количество узлов, определенное в стандарте из соображений устойчивой передачи электрических сигналов в кабелях.
В результате даже сеть средних размеров трудно построить на одном разделяемом сегменте так, чтобы она работала эффективно при изменении интенсивности генерируемого станциями трафика. Кроме того, при использовании разделяемой среды проектировщик сети сталкивается с жесткими ограничениями максимальной длины сети, которые для всех технологий лежат в пределах нескольких километров, и только технология FDDI позволяет строить локальные сети, длина которых измеряется десятками километров.
Ограничения, возникающие из-за использования общей разделяемой среды, можно преодолеть, разделив сеть на несколько разделяемых сред и соединив отдельные сегменты сети такими устройствами, как мосты, коммутаторы или маршрутизаторы (рис. 4.6).
Перечисленные устройства передают кадры с одного своего порта на другой, анализируя адрес назначения, помещенный в этих кадрах. (В отличие от концентраторов, которые повторяют кадры на всех своих портах, передавая их во все подсоединенные к ним сегменты, независимо от того, в каком из них находится станция назначения.) Мосты и коммутаторы выполняют операцию передачи кадров на основе плоских адресов канального уровня, то есть МАС - адресов, а маршрутизаторы - на основе номера сети. При этом единая разделяемая среда, созданная концентраторами (или в предельном случае - одним сегментом кабеля), делится на несколько частей, каждая из которых присоединена к порту моста, коммутатора или маршрутизатора.
При этом сеть делится на логические сегменты или подвергается логической структуризации. Логический сегмент представляет собой единую разделяемую среду. Деление сети на логические сегменты приводит к тому, что нагрузка, приходящаяся на каждый из вновь образованных сегментов, почти всегда оказывается меньше, чем нагрузка, которую испытывала исходная сеть. Следовательно, уменьшаются вредные эффекты от разделения среды: снижается время ожидания доступа, а в сетях Ethernet - и интенсивность коллизий.
Для иллюстрации этого эффекта рассмотрим (рис. 4.7). На нем изображены два сегмента, соединенные мостом. Внутри сегментов имеются повторители. До деления сети на сегменты весь трафик, генерируемый узлами сети, был общим (представим, что место межсетевого устройства также занимал повторитель) и учитывался при определении коэффициента использования сети.
Выше было сказано, что деление сети на логические сегменты почти всегда уменьшает нагрузку в новых сегментах. Слово «почти» учитывает очень редкий случай, когда сеть разбита на сегменты так, что внутренний трафик каждого сегмента равен нулю, то есть весь трафик является межсегментным. Для примера из рис. 4.7 это означало бы, что все компьютеры сегмента S1 обмениваются данными только с компьютерами сегмента S2, и наоборот.
Большинство крупных сетей разрабатывается на основе структуры с общей магистралью, к которой через мосты и маршрутизаторы присоединяются подсети. Эти подсети обслуживают различные отделы. Подсети могут делиться и далее на сегменты, предназначенные для обслуживания рабочих групп.
В общем случае деление сети на логические сегменты повышает производительность сети (за счет разгрузки сегментов), а также гибкость построения сети, увеличивая степень защиты данных, и облегчает управление сетью.
Сегментация увеличивает гибкость сети. При построении сети как совокупности подсетей каждая подсеть может быть адаптирована к специфическим потребностям рабочей группы или отдела. Например, в одной подсети может использоваться технология Ethernet и ОС NetWare, а в другой Token Ring и OS-400, в соответствии с традициями того или иного отдела или потребностями имеющихся приложений. Вместе с тем, у пользователей обеих подсетей есть возможность обмениваться данными через межсетевые устройства, такие как мосты, коммутаторы, маршрутизаторы.
Подсети повышают безопасность данных. При подключении пользователей к различным физическим сегментам сети можно запретить доступ определенных пользователей к ресурсам других сегментов. Устанавливая различные логические фильтры на мостах, коммутаторах и маршрутизаторах, можно контролировать доступ к ресурсам, чего не позволяют сделать повторители.
Подсети упрощают управление сетью. Побочным эффектом уменьшения трафика и повышения безопасности данных является упрощение управления сетью. Проблемы очень часто локализуются внутри сегмента. Как и в случае структурированной кабельной системы, проблемы одной подсети не оказывают влияния на другие подсети. Подсети образуют логические домены управления сетью.
Сети должны проектироваться на двух уровнях: физическом и логическом. Логическое проектирование определяет места расположения ресурсов, приложений и способы группировки этих ресурсов в логические сегменты.
В данной главе рассматриваются устройства логической структуризации сетей, работающие на канальном уровне стека протоколов - мосты и коммутаторы. Структуризация сети возможна также на основе маршрутизаторов, которые для выполнения этой задачи привлекают протоколы сетевого уровня. Каждый способ структуризации - с помощью канального протокола и с помощью сетевого протокола - имеет свои преимущества и недостатки. В современных сетях часто используют комбинированный способ логической структуризации - небольшие сегменты объединяются устройствами канального уровня в более крупные подсети, которые, в свою очередь, соединяются маршрутизаторами.
Сеть можно разделить на логические сегменты с помощью устройств двух типов - мостов (bridge) и/или коммутаторов (switch, switching hub). Оба эти устройства продвигают кадры на основании одних и тех же алгоритмов. Мосты и коммутаторы используют два типа алгоритмов: алгоритм прозрачного моста (transparent bridge), описанного в стандарте IEEE 802. ID, либо алгоритм моста с маршрутизацией от источника (source routing bridge) компании IBM для сетей Token Ring. Эти стандарты были разработаны задолго до появления первого коммутатора, поэтому в них используется термин «мост». Когда же на свет появилась первая промышленная модель коммутатора для технологии Ethernet, то она выполняла тот же алгоритм продвижения кадров IEEE 802.1D, который был с десяток лет отработан мостами локальных и глобальных сетей. Коммутаторы, которые продвигают кадры протокола Token Ring, работают по алгоритму Source Routing, характерному для мостов IBM.
Основное отличие коммутатора от моста заключается в том, что мост обрабатывает кадры последовательно, а коммутатор - параллельно. Это обстоятельство связано с тем, что мосты появились в те времена, когда сеть делили на небольшое количество сегментов, а межсегментный трафик был небольшим (он подчинялся правилу 80 на 20 %). Сеть чаще всего делили на два сегмента, поэтому и термин был выбран соответствующий - мост. Для обработки потока данных со средней интенсивностью 1 Мбит/с мосту вполне хватало производительности одного процессорного блока.
При изменении ситуации в конце 80-х - начале 90-х годов - появлении быстрых протоколов, производительных персональных компьютеров, мультимедийной информации, разделении сети на большое количество сегментов - классические мосты перестали справляться с работой. Обслуживание потоков кадров между теперь уже несколькими портами с помощью одного процессорного блока требовало значительного повышения быстродействия процессора, а это довольно дорогостоящее решение.
Более эффективным оказалось решение, которое и «породило» коммутаторы: для обслуживания потока, поступающего на каждый порт, в устройство ставился отдельный специализированный процессор, который реализовывал алгоритм моста. По сути, коммутатор - это мультипроцессорный мост, способный параллельно продвигать кадры сразу между всеми парами своих портов. Отдельные процессоры коммутатора связывались коммутационной матрицей, похожей на матрицы мультипроцессорных компьютеров, связывающие процессоры с блоками памяти.
Постепенно коммутаторы вытеснили из локальных сетей классические однопроцессорные мосты. Основная причина этого - очень высокая производительность, с которой коммутаторы передают кадры между сегментами сети. Если мосты могли даже замедлять работу сети, когда их производительность оказывалась меньше интенсивности межсегментного потока кадров, то коммутаторы всегда выпускаются с процессорами портов, которые могут передавать кадры с той максимальной скоростью, на которую рассчитан протокол. Добавление к этому параллельной передачи кадров между портами сделало производительность коммутаторов на несколько порядков выше, чем мостов - коммутаторы могут передавать до нескольких миллионов кадров в секунду, в то время как мосты обычно обрабатывали 3-5 тысяч кадров в секунду. Это и предопределило судьбу мостов и коммутаторов.
Процесс вытеснения мостов начал протекать достаточно быстро с 1994 года, и сегодня локальные мосты практически не производятся сетевой индустрией. За время своего существования уже без конкурентов-мостов коммутаторы вобрали в себя многие дополнительные функции, которые появлялись в результате естественного развития сетевых технологий. К этим функциям относятся, например, поддержка виртуальных сетей (VLAN), приоритезация трафика, использование магистрального порта по умолчанию и т. п.
Сегодня мосты по-прежнему работают в сетях, но только на достаточно медленных глобальных связях между двумя удаленными локальными сетями. Такие мосты называются удаленными мостами (remote bridge), и алгоритм их работы ничем не отличается от стандарта 802. ID или Source Routing.
Прозрачные мосты умеют, кроме передачи кадров в рамках одной технологии, транслировать протоколы локальных сетей, например Ethernet в Token Ring, FDDI в Ethernet и т. п. Это свойство прозрачных мостов описано в стандарте IEEE 802.1Н.
Прозрачные мосты незаметны для сетевых адаптеров конечных узлов, так как они самостоятельно строят специальную адресную таблицу, на основании которой можно решить, нужно передавать пришедший кадр в какой-либо другой сегмент или нет. Сетевые адаптеры при использовании прозрачных мостов работают точно так же, как и при их отсутствии. Алгоритм прозрачного моста не зависит от технологии локальной сети, в которой устанавливается мост, поэтому прозрачные мосты Ethernet работают точно так же, как прозрачные мосты FDDI.
Прозрачный мост строит свою адресную таблицу на основании пассивного наблюдения за трафиком, циркулирующим в подключенных к его портам сегментах. При этом мост учитывает адреса источников кадров данных, поступающих на порты моста. По адресу источника кадра мост делает вывод о принадлежности этого узла тому или иному сегменту сети.
Рассмотрим процесс автоматического создания адресной таблицы моста и ее использования на примере простой сети, представленной на (рис. 4.8.)
Мост соединяет два логических сегмента. Сегмент 1 составляют компьютеры, подключенные с помощью одного отрезка коаксиального кабеля к порту 1 моста, а сегмент 2 - компьютеры, подключенные с помощью другого отрезка коаксиального кабеля к порту 2 моста.
Каждый порт моста работает как конечный узел своего сегмента за одним исключением - порт моста не имеет собственного МАС - адреса. Порт моста работает в так называемом неразборчивом (promisquous) режиме захвата пакетов, когда все поступающие на порт пакеты запоминаются в буферной памяти. С помощью такого режима мост следит за всем трафиком, передаваемым в присоединенных к нему сегментах, и использует проходящие через него пакеты для изучения состава сети. Так как в буфер записываются все пакеты, то адрес порта мосту не нужен.
В исходном состоянии мост ничего не знает о том, компьютеры с какими МАС - адресами подключены к каждому из его портов. Поэтому в этом случае мост просто передает любой захваченный и буферизованный кадр на все свои порты за исключением того, от которого этот кадр получен. В нашем примере у моста только два порта, поэтому он передает кадры с порта 1 на порт 2, и наоборот. Отличие работы моста в этом режиме от повторителя в том, что он передает кадр не побитно, а с буферизацией. Буферизация разрывает логику работы всех сегментов как единой разделяемой среды. Когда мост собирается передать кадр с сегмента на сегмент, например с сегмента 1 на сегмент 2, он заново пытается получить доступ к сегменту 2 как конечный узел по правилам алгоритма доступа, в данном примере - по правилам алгоритма CSMA/CD.
Одновременно с передачей кадра на все порты мост изучает адрес источника кадра и делает новую запись о его принадлежности в своей адресной таблице, которую также называют таблицей фильтрации или маршрутизации. Например, получив на свой порт 1 кадр от компьютера 1, мост делает первую запись в своей адресной таблице: МАС - адрес 1 - порт 1. Если все четыре компьютера данной сети проявляют активность и посылают друг другу кадры, то скоро мост построит полную адресную таблицу сети, состоящую из 4 записей - по одной записи на узел.
После того как мост прошел этап обучения, он может работать более рационально. При получении кадра, направленного, например, от компьютера 1 компьютеру 3, он просматривает адресную таблицу на предмет совпадения ее адресов с адресом назначения 3. Поскольку такая запись есть, то мост выполняет второй этап анализа таблицы - проверяет, находятся ли компьютеры с адресами источника (в нашем случае - это адрес 1) и адресом назначения (адрес 3) в одном сегменте. Так как в нашем примере они находятся в разных сегментах, то мост выполняет операцию продвижения (forwarding) кадра - передает кадр на другой порт, предварительно получив доступ к другому сегменту.
Если бы оказалось, что компьютеры принадлежат одному сегменту, то кадр просто был бы удален из буфера и работа с ним на этом бы закончилась. Такая операция называется фильтрацией (filtering).
Если же адрес назначения неизвестен, то мост передает кадр на все свои порты, кроме порта - источника кадра, как и на начальной стадии процесса обучения.
Входы адресной таблицы могут быть динамическими, создаваемыми в процессе самообучения моста, и статическими, создаваемыми вручную администратором сети. Динамические входы имеют срок жизни - при создании или обновлении записи в адресной таблице с ней связывается отметка времени. По истечении определенного тайм-аута запись помечается как недействительная, если за это время мост не принял ни одного кадра с данным адресом в поле адреса источника. Это дает возможность автоматически реагировать на перемещения компьютера из сегмента в сегмент - при его отключении от старого сегмента запись о его принадлежности к нему со временем вычеркивается из адресной таблицы. После включения этого компьютера в работу в другом сегменте его кадры начнут попадать в буфер моста через другой порт, и в адресной таблице появится новая запись, соответствующая текущему состоянию сети.
Статические записи не имеют срока жизни, что дает администратору возможность подправлять работу моста, если это необходимо.
Кадры с широковещательными МАС - адресами передаются мостом на все его порты, как и кадры с неизвестным адресом назначения. Такой режим распространения кадров называется затоплением сети (flood). Наличие мостов в сети не препятствует распространению широковещательных кадров по всем сегментам сети, сохраняя ее прозрачность. Однако это является достоинством только в том случае, когда широковещательный адрес выработан корректно работающим узлом. Однако часто случается так, что в результате каких-либо программных или аппаратных сбоев протокол верхнего уровня или сам сетевой адаптер начинают работать некорректно и постоянно с высокой интенсивностью генерировать кадры с широковещательным адресом в течение длительного промежутка времени. Мост в этом случае передает эти кадры во все сегменты, затапливая сеть ошибочным трафиком. Такая ситуация называется широковещательным штормом (broadcast storm).
Но мосты не защищают сети от широковещательного шторма, по умолчанию, как это делают маршрутизаторы.
На (рис. 4.9) показана типичная структура моста. Функции доступа к среде при приеме и передаче кадров выполняют микросхемы MAC, которые идентичны микросхемам сетевого адаптера.
Мосты с маршрутизацией от источника применяются для соединения колец Token Ring и FDDI. Маршрутизация от источника (Source Routing, SR) основана на том, что станция-отправитель помещает в посылаемый в другое кольцо кадр всю адресную информацию о промежуточных мостах и кольцах, которые должен пройти кадр перед тем, как попасть в кольцо, к которому подключена станция-получатель.
Рассмотрим принципы работы мостов Source Routing (в дальнейшем, SR-мосты) на примере сети, изображенной на (рис. 4.10.) Сеть состоит из трех колец, соединенных тремя мостами. Для задания маршрута кольца и мосты имеют идентификаторы. SR-мосты не строят адресную таблицу, а при продвижении кадров пользуются информацией, имеющейся в соответствующих полях кадра данных.
При получении каждого пакета SR-мосту нужно только просмотреть поле маршрутной информации (поле Routing Information Field, RIF, в кадре Token Ring или FDDI) на предмет наличия в нем своего идентификатора. И если он там присутствует и сопровождается идентификатором кольца, которое подключено к данному мосту, то в этом случае мост копирует поступивший кадр в указанное кольцо. Иначе кадр в другое кольцо не копируется.Исходная копия кадра возвращается по исходному кольцу станции-отправителю, и если он был передан в другое кольцо, то бит А (адрес распознан) и бит С (кадр скопирован) поля статуса кадра устанавливаются в 1, чтобы сообщить станции-отправителю, что кадр был получен станцией назначения ( в данном случае передан мостом в другое кольцо).
Станция-источник получает в общем случае несколько кадров-ответов, прошедших по всем возможным маршрутам составной сети, и выбирает наилучший маршрут (обычно по количеству пересечений промежуточных мостов).
Затем маршрутная информация помещается в таблицу маршрутизации станции и используется для отправки кадров данных станции назначения по наилучшему маршруту за счет помещения последовательности номеров сетей и мостов в заголовке каждого такого кадра.
Мосты с маршрутизацией от источника имеют по сравнению с прозрачными мостам как преимущества, так и недостатки, отраженные в (табл.4.1.)
Наличие двух возможных алгоритмов работы мостов - от источника и в прозрачном режиме - создает трудности для построения сложных сетей Token Ring. Мосты, работающие от источника, не могут поддерживать сегменты, рассчитанные на работу в прозрачном режиме, и наоборот.
До некоторого времени эта проблема решалась двумя способами. Один способ заключался в использовании во всех сегментах либо только маршрутизации от источника, либо только прозрачных мостов. Другим способом была установка маршрутизаторов. Сегодня имеется третье решение. Оно основано на стандарте, который позволяет объединить обе технологии работы моста в одном устройстве. Этот стандарт, называемый SRT (Source Route Transparent), позволяет мосту работать в любом режиме. Мост просматривает специальные флаги в заголовке кадров Token Ring и автоматически определяет, какой из алгоритмов нужно применить.
Слабая защита от широковещательного шторма - одно из главных ограничений моста. Еще одним серьезным ограничением их функциональных возможностей является невозможность поддержки петлеобразных конфигураций сети. Рассмотрим это ограничение на примере сети, изображенной на (рис. 4.11.)
Два сегмента параллельно соединены двумя мостами, так что образовалась активная петля. Пусть новая станция с адресом 10 впервые начинает работу в данной сети. Обычно начало работы любой операционной системы сопровождается рассылкой широковещательных кадров, в которых станция заявляет о своем существовании и одновременно ищет серверы сети.
На этапе 1 станция посылает первый кадр с широковещательным адресом назначения и адресом источника 10 в свой сегмент. Кадр попадает как в мост 1, так и в мост 2. В обоих мостах новый адрес источника 10 заносится в адресную таблицу с пометкой о его принадлежности сегменту 1, то есть создается новая запись вида:
Так как адрес назначения широковещательный, то каждый мост должен передать кадр на сегмент 2. Эта передача происходит поочередно, в соответствии с методом случайного доступа технологии Ethernet. Пусть первым доступ к сегменту 2 получил мост 1 (этап 2 на рис. 4.11). При появлении пакета на сегменте 2 мост 2 принимает его в свой буфер и обрабатывает. Он видит, что адрес 10 уже есть в его адресной таблице, но пришедший кадр является более свежим, и он утверждает, что адрес 10 принадлежит сегменту 2, а не 1. Поэтому мост 2 корректирует содержимое базы и делает запись о том, что адрес 10 принадлежит сегменту 2.

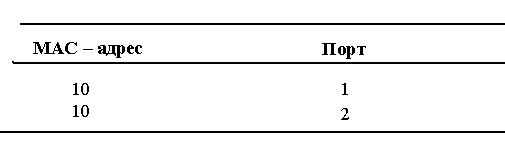

Теперь адресная таблица моста 2 будет иметь уже другую запись о станции с адресом 10:
Аналогично поступает мост 1, когда мост 2 передает свою копию кадра на сегмент 2.
Результаты наличия петли перечислены ниже.
«Размножение» кадра, то есть появление нескольких его копий (в данном случае - двух, но если бы сегменты были соединены тремя мостами - то трех и т. д.).
Бесконечная циркуляция обеих копий кадра по петле в противоположных направлениях, а значит, засорение сети ненужным трафиком.
Постоянная перестройка мостами своих адресных таблиц, так как кадр с адресом источника 10 будет появляться то на одном порту, то на другом.
Чтобы исключить все эти побочные эффекты, мосты нужно применять так, чтобы между логическими сегментами не было петель, то есть строить с помощью мостов только древовидные структуры, гарантирующие наличие только одного пути между любыми двумя сегментами. Тогда кадры от каждой станции будут поступать в мост всегда с одного и того же порта, и мост сможет правильно решать задачу выбора рационального маршрута в сети.
Ограничение топологии структурированной сети древовидной структурой вытекает из самого принципа построения адресной таблицы мостом, а поэтому точно так же это ограничение действует и на коммутаторы.
В простых сетях сравнительно легко гарантировать существование одного и только одного пути между двумя сегментами. Но когда количество соединений возрастает и сеть становится сложной, то вероятность непреднамеренного образования петли оказывается высокой. Кроме того, желательно для повышения надежности иметь между мостами резервные связи, которые не участвуют при нормальной работе основных связей в передаче информационных пакетов станций, но при отказе какой-либо основной связи образуют новую связную рабочую конфигурацию без петель.
Поэтому в сложных сетях между логическими сегментами прокладывают избыточные связи, которые образуют петли, но для исключения активных петель блокируют некоторые порты мостов. Наиболее просто эта задача решается вручную, но существуют и алгоритмы, которые позволяют решать ее автоматически. Наиболее известным является стандартный алгоритм покрывающего дерева (Spanning Tree Algorithm, STA), который будет детально рассмотрен ниже. Кроме того, имеются фирменные алгоритмы, решающие ту же задачу, но с некоторыми улучшениями для конкретных моделей коммутаторов.
Технология коммутации сегментов Ethernet была предложена фирмой Kalpana в 1990 году в ответ на растущие потребности в повышении пропускной способности связей высокопроизводительных серверов с сегментами рабочих станций.
Коммутационная матрица работает по принципу коммутации каналов. Для 8 портов матрица может обеспечить 8 одновременных внутренних каналов при полудуплексном режиме работы портов и 16 - при полнодуплексном, когда передатчик и приемник каждого порта работают независимо друг от друга.
При поступлении кадра в какой-либо порт процессор ЕРР буферизует несколько первых байт кадра, чтобы прочитать адрес назначения. После получения адреса назначения процессор сразу же принимает решение о передаче пакета, не дожидаясь прихода остальных байт кадра. Для этого он просматривает свой собственный кэш адресной таблицы, а если не находит там нужного адреса, обращается к системному модулю, который работает в многозадачном режиме, параллельно обслуживая запросы всех процессоров ЕРР. Системный модуль производит просмотр общей адресной таблицы и возвращает процессору найденную строку, которую тот буферизует в своем кэше для последующего использования.
После нахождения адреса назначения процессор ЕРР знает, что нужно дальше делать с поступающим кадром (во время просмотра адресной таблицы процессор продолжал буферизацию поступающих в порт байтов кадра). Если кадр нужно отфильтровать, процессор просто прекращает записывать в буфер байты кадра, очищает буфер и ждет поступления нового кадра.
Если же кадр нужно передать на другой порт, то процессор обращается к коммутационной матрице и пытается установить в ней путь, связывающий его порт с портом, через который идет маршрут к адресу назначения. Коммутационная матрица может это сделать только в том случае, когда порт адреса назначения в этот момент свободен, то есть не соединен с другим портом.
Если же порт занят, то, как и в любом устройстве с коммутацией каналов, матрица в соединении отказывает. В этом случае кадр полностью буферизуется процессором входного порта, после чего процессор ожидает освобождения выходного порта и образования коммутационной матрицей нужного пути.
После того как нужный путь установлен, в него направляются буферизованные байты кадра, которые принимаются процессором выходного порта. Как только процессор выходного порта получает доступ к подключенному к нему сегменту Ethernet по алгоритму CSMA/CD, байты кадра сразу же начинают передаваться в сеть. Процессор входного порта постоянно хранит несколько байт принимаемого кадра в своем буфере, что позволяет ему независимо и асинхронно принимать и передавать байты кадра (рис.4.12).
Описанный способ передачи кадра без его полной буферизации получил название коммутации «на лету» («on-the-fly») или «напролет» («cut-through»). Этот способ представляет, по сути, конвейерную обработку кадра, когда частично совмещаются во времени несколько этапов его передачи.
Прием первых байт кадра процессором входного порта, включая прием байт адреса назначения.
Поиск адреса назначения в адресной таблице коммутатора (в кэше процессора или в общей таблице системного модуля).
Коммутация матрицы.
Прием остальных байт кадра процессором входного порта.
Прием байт кадра (включая первые) процессором выходного порта через коммутационную матрицу.
Получение доступа к среде процессором выходного порта.
Передача байт кадра процессором выходного порта в сеть.
Этапы 2 и 3 совместить во времени нельзя, так как без знания номера выходного порта операция коммутации матрицы не имеет смысла.
По сравнению с режимом полной буферизации кадраэкономия от конвейеризации получается ощутимой.
Однако главной причиной повышения производительности сети при использовании коммутатора является параллельная обработка нескольких кадров.
Широкому применению коммутаторов способствовало то обстоятельство, что внедрение технологии коммутации не требовало замены установленного в сетях оборудования - сетевых адаптеров, концентраторов, кабельной системы. Порты коммутаторов работали в обычном полудуплексном режиме, поэтому к ним прозрачно можно было подключить как конечный узел, так и концентратор, организующий целый логический сегмент.
Так как коммутаторы и мосты прозрачны для протоколов сетевого уровня, то их появление в сети не оказало никакого влияния на маршрутизаторы сети, если они там имелись.
Удобство использования коммутатора состоит в том, что это самообучающееся устройство и, если администратор не нагружает его дополнительными функциями, конфигурировать его не обязательно - нужно только правильно подключить разъемы кабелей к портам коммутатора, а дальше он будет работать самостоятельно и эффективно выполнять поставленную перед ним задачу повышения производительности сети.
Коммутаторы локальных сетей - не первые устройства, которые сталкиваются с проблемой перегрузки. Мосты также могут испытывать перегрузки, однако такие ситуации при использовании мостов встречались редко из-за небольшой интенсивности межсегментного трафика, поэтому разработчики мостов не стали встраивать в протоколы локальных сетей или в сами мосты механизмы регулирования потока.
Применение коммутаторов без изменения протокола работы оборудования всегда порождает опасность потери кадров. Если порты коммутатора работают в обычном, то есть в полудуплексном режиме, то у коммутатора имеется возможность оказать некоторое воздействие на конечный узел и заставить его приостановить передачу кадров, пока у коммутатора не разгрузятся внутренние буферы.
Если же коммутатор работает в полнодуплексном режиме, то протокол работы конечных узлов, да и его портов все равно меняется. Поэтому имело смысл для поддержки полнодуплексного режима работы коммутаторов несколько модифицировать протокол взаимодействия узлов, встроив в него явный механизм управления потоком кадров.
Логическая структуризация сети необходима при построении сетей средних и крупных размеров. Использование общей разделяемой среды приемлемо только для сети, состоящей из 5-10 компьютеров.
Деление сети на логические сегменты повышает производительность, надежность, гибкость построения и управляемость сети.
Для логической структуризации сети применяются мосты и их современные преемники - коммутаторы и маршрутизаторы. Первые два типа устройств позволяют разделить сеть на логические сегменты с помощью минимума средств - только на основе протоколов канального уровня. Кроме того, эти устройства не требуют конфигурирования.
Логические сегменты, построенные на основе коммутаторов, являются строительными элементами более крупных сетей, объединяемых маршрутизаторами.
Коммутаторы - наиболее быстродействующие современные коммуникационные устройства, они позволяют соединять высокоскоростные сегменты без блокирования (уменьшения пропускной способности) межсегментного трафика.
Пассивный способ построения адресной таблицы коммутаторами - с помощью слежения за проходящим трафиком - приводит к невозможности работы в сетях с петлевидными связями. Другим недостатком сетей, построенных на коммутаторах, является отсутствие защиты от широковещательного шторма, который эти устройства обязаны передавать в соответствии с алгоритмом работы.
Применение коммутаторов позволяет сетевым адаптерам использовать полнодуплексный режим работы протоколов локальных сетей (Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI). В этом режиме отсутствует этап доступа к разделяемой среде, а общая скорость передачи данных удваивается.
В полнодуплексном режиме для борьбы с перегрузками коммутаторов используется метод управления потоком, описанный в стандарте 802.3х. Он повторяет алгоритмы полной приостановки трафика по специальной команде, известной из технологий глобальных сетей.
Несмотря на то что в коммутаторах работают известные и хорошо отработанные алгоритмы прозрачных мостов и мостов с маршрутизацией от источника, существует большое разнообразие моделей коммутаторов. Они отличаются как внутренней организацией, так и набором выполняемых дополнительных функций, таких как трансляция протоколов, поддержка алгоритма покрывающего дерева, образование виртуальных логических сетей и ряда других.
Многие коммутаторы первого поколения были похожи на маршрутизаторы, то есть основывались на центральном процессоре общего назначения, связанном с интерфейсными портами по внутренней скоростной шине . Однако это были скорее пробные устройства, предназначенные для освоения самой компанией технологии коммутации, а не для завоевания рынка.
Основным недостатком таких коммутаторов была их низкая скорость. Универсальный процессор никак не мог справиться с большим объемом специализированных операций по пересылке кадров между интерфейсными модулями.
Для ускорения операций коммутации нужны были специализированные процессоры со специализированными средствами обмена данными и они вскоре появились. Сегодня все коммутаторы используют заказные специализированные БИС - ASIC, которые оптимизированы для выполнения основных операций коммутации. Часто в одном коммутаторе используется несколько специализированных БИС, каждая из которых выполняет функционально законченную часть операций. Сравнительно низкая стоимость современных коммутаторов по сравнению с их предшественниками 3-5-летней давности объясняется массовым характером производства основных БИС, на которых каждая компания строит свои коммутаторы.
Кроме процессорных микросхем для успешной неблокирующей работы коммутатору нужно также иметь быстродействующий узел для передачи кадров между процессорными микросхемами портов.
В настоящее время коммутаторы используют в качестве базовой одну из трех схем, на которой строится такой узел обмена:
коммутационная матрица;
разделяемая многовходовая память;
общая шина.
Часто эти три способа взаимодействия комбинируются в одном коммутаторе.
Коммутационная матрица обеспечивает основной и самый быстрый способ взаимодействия процессоров портов, именно он был реализован в первом промышленном коммутаторе локальных сетей. Однако реализация матрицы возможна только для определенного числа портов, причем сложность схемы возрастает пропорционально квадрату количества портов коммутатора (рис. 4.13).
Матрица может быть реализована , на основании комбинационных схем другого типа, но ее особенностью все равно остается технология коммутации физических каналов. Недостатком этой технологии является отсутствие буферизации данных внутри коммутационной матрицы - если составной канал невозможно построить из-за занятости выходного порта или промежуточного коммутационного элемента, то данные должны накапливаться в их источнике, в данном случае - во входном блоке порта, принявшего кадр. Достоинства таких матриц - высокая скорость коммутации и регулярная структура, которую удобно реализовывать в интегральных микросхемах.
В коммутаторах с общей шиной процессоры портов связывают высокоскоростной шиной, используемой в режиме разделения времени.
Пример такой архитектуры приведен на (рис. 4.14.) Чтобы шина не блокировала работу коммутатора, ее производительность должна равняться по крайней мере сумме производительности всех портов коммутатора. Для модульных коммутаторов некоторые сочетания модулей с низкоскоростными портами могут приводить к неблокирующей работе, а установка модулей с высокоскоростными портами может приводить к тому, что блокирующим элементом станет, например, общая шина.
Кадр должен передаваться по шине небольшими частями, по нескольку байт, чтобы передача кадров между несколькими портами происходила в псевдопараллельном режиме, не внося задержек в передачу кадра в целом. Размер такой ячейки данных определяется производителем коммутатора.
Шина, так же как и коммутационная матрица, не может осуществлять промежуточную буферизацию, но так как данные кадра разбиваются на небольшие ячейки, то задержек с начальным ожиданием доступности выходного порта в такой схеме нет - здесь работает принцип коммутации пакетов, а не каналов.
Третья базовая архитектура взаимодействия портов - двухвходовая разделяемая память. Пример такой архитектуры приведен на (рис. 4.15.)
Входные блоки процессоров портов соединяются с переключаемым входом разделяемой памяти, а выходные блоки этих же процессоров соединяются с переключаемым выходом этой памяти. Переключением входа и выхода разделяемой памяти управляет менеджер очередей выходных портов. В разделяемой памяти менеджер организует несколько очередей данных, по одной для каждого выходного порта. Входные блоки процессоров передают менеджеру портов запросы на запись данных в очередь того порта, который соответствует адресу назначения пакета. Менеджер по очереди подключает вход памяти к одному из входных блоков процессоров и тот переписывает часть данных кадра в очередь определенного выходного порта. По мере заполнения очередей менеджер производит также поочередное подключение выхода разделяемой памяти к выходным блокам процессоров портов, и данные из очереди переписываются в выходной буфер процессора.
Память должна быть достаточно быстродействующей для поддержания скорости переписи данных между N портами коммутатора. Применение общей буферной памяти, гибко распределяемой менеджером между отдельными портами, снижает требования к размеру буферной памяти процессора порта.
У каждой из описанных архитектур есть свои преимущества и недостатки, поэтому часто в сложных коммутаторах эти архитектуры применяются в комбинации друг с другом. Пример такого комбинирования приведен на (рис. 4.16.)
Коммутатор состоит из модулей с фиксированным количеством портов (2-12), выполненных на основе специализированной БИС, реализующей архитектуру коммутационной матрицы. Если порты, между которыми нужно передать кадр данных, принадлежат одному модулю, то передача кадра осуществляется процессорами модуля на основе имеющейся в модуле коммутационной матрицы. Если же порты принадлежат разным модулям, то процессоры общаются по общей шине. При такой архитектуре передача кадров внутри модуля будет происходить быстрее, чем при межмодульной передаче, так как коммутационная матрица - наиболее быстрый, хотя и наименее масштабируемый способ взаимодействия портов. Скорость внутренней шины коммутаторов может достигать нескольких Гбит/с, а у наиболее мощных моделей - до 20-30 Гбит/с.
В конструктивном отношении коммутаторы делятся на следующие типы:
автономные коммутаторы с фиксированным количеством портов;
модульные коммутаторы на основе шасси;
коммутаторы с фиксированным количеством портов, собираемые в стек.
Первый тип коммутаторов обычно предназначен для организации небольших рабочих групп.
Модульные коммутаторы на основе шасси чаще всего предназначены для применения на магистрали сети. Поэтому они выполняются на основе какой-либо комбинированной схемы, в которой взаимодействие модулей организуется по быстродействующей шине или же на основе быстрой разделяемой памяти большого объема. Модули такого коммутатора выполняются на основе технологии «hot swap», то есть допускают замену на ходу, без выключения коммутатора, так как центральное коммуникационное устройство сети не должно иметь перерывов в работе.
С технической точки зрения определенный интерес представляют стековые коммутаторы. Эти устройства представляют собой коммутаторы, которые могут работать автономно, так как выполнены в отдельном корпусе, но имеют специальные интерфейсы, которые позволяют их объединять в общую систему, работающую как единый коммутатор.В этом случае отдельные коммутаторы образуют стек.
Обычно такой специальный интерфейс представляет собой высокоскоростную шину, которая позволяет объединить отдельные корпуса подобно модулям в коммутаторе на основе шасси. Так как расстояния между корпусами больше, чем между модулями на шасси, скорость обмена по шине обычно ниже, чем у модульных коммутаторов: 200-400 Мбит/с. Стековые коммутаторы применяются для создания сетей рабочих групп и отделов, поэтому сверхвысокие скорости шин обмена им не очень нужны и не соответствуют их ценовому диапазону.
Структура стека коммутаторов, соединяемых по скоростным специальным портам, показана на (рис. 4.17.)
Производительность коммутатора - то свойство, которое сетевые интеграторы и администраторы ждут от этого устройства в первую очередь.
Основными показателями коммутатора, характеризующими его производительность, являются:
скорость фильтрации кадров;
скорость продвижения кадров;
пропускная способность;
задержка передачи кадра.
Кроме того, существует несколько характеристик коммутатора, которые в наибольшей степени влияют на указанные характеристики производительности. К ним относятся:
тип коммутации - «на лету» или с полной буферизацией;
размер буфера (буферов) кадров;
производительность внутренней шины;
производительность процессора или процессоров;
размер внутренней адресной таблицы.
Скорость фильтрации и продвижения кадров - это две основные характеристики производительности коммутатора. Эти характеристики являются интегральными показателями, они не зависят от того, каким образом технически реализован коммутатор.
Скорость фильтрации (filtering) определяет скорость, с которой коммутатор выполняет следующие этапы обработки кадров:
прием кадра в свой буфер;
просмотр адресной таблицы с целью нахождения порта для адреса назначения кадра;
уничтожение кадра, так как его порт назначения и порт источника принадлежат одному логическому сегменту.
Скорость фильтрации практически у всех коммутаторов является неблокирующей - коммутатор успевает отбрасывать кадры в темпе их поступления.
Скорость продвижения (forwarding) определяет скорость, с которой коммутатор выполняет следующие этапы обработки кадров.
прием кадра в свой буфер;
просмотр адресной таблицы с целью нахождения порта для адреса назначения кадра;
передача кадра в сеть через найденный по адресной таблице порт назначения.
Как скорость фильтрации, так и скорость продвижения измеряются в кадрах в секунду. Если в характеристиках коммутатора не уточняется, для какого протокола и для какого размера кадра приведены значения скоростей фильтрации и продвижения, то по умолчанию считается, что эти показатели даются для протокола Ethernet и кадров минимального размера, то есть кадров длиной 64 байт (без преамбулы) с полем данных в 46 байт.
Пропускная способность коммутатора измеряется количеством пользовательских данных (в мегабитах в секунду), переданных в единицу времени через его порты. Так как коммутатор работает на канальном уровне, для него пользовательскими данными являются те данные, которые переносятся в поле данных кадров протоколов канального уровня - Ethernet, Token Ring, FDDI и т. п. Максимальное значение пропускной способности коммутатора всегда достигается на кадрах максимальной длины, так как при этом доля накладных расходов на служебную информацию кадра гораздо ниже, чем для кадров минимальной длины, а время выполнения коммутатором операций по обработке кадра, приходящееся на один байт пользовательской информации, существенно меньше. Поэтому коммутатор может быть блокирующим для кадров минимальной длины, но при этом иметь очень хорошие показатели пропускной способности.
Задержка передачи кадра измеряется как время, прошедшее с момента прихода первого байта кадра на входной порт коммутатора до момента появления этого байта на его выходном порту. Задержка складывается из времени, затрачиваемого на буферизацию байт кадра, а также времени, затрачиваемого на обработку кадра коммутатором, - просмотра адресной таблицы, принятия решения о фильтрации или продвижении и получения доступа к среде выходного порта.
Коммутатор - это многопортовое устройство, поэтому для него принято все приведенные выше характеристики (кроме задержки передачи кадра) давать в двух вариантах. Первый вариант - суммарная производительность коммутатора при одновременной передаче трафика по всем его портам, второй вариант - производительность, приведенная в расчете на один порт. Обычно производители коммутаторов указывают общую максимальную пропускную способность устройства.
На производительности коммутатора сказывается способ передачи пакетов - «на лету» или с буферизацией. Коммутаторы, передающие пакеты «на лету», вносят меньшие задержки передачи кадров на каждом промежуточном коммутаторе, поэтому общее уменьшение задержки доставки данных может быть значительным, что важно для мультимедийного трафика. В (табл. 4.2 )дается сравнение возможностей двух способов коммутации.
Коммутатор, работающий «на лету», может выполнять проверку некорректности передаваемых кадров, но не может изъять плохой кадр из сети, так как часть его байт уже переданы в сеть.
Так как каждый способ имеет свои достоинства и недостатки, в тех моделях коммутаторов, которым н нужно транслировать протоколы, иногда применяется механизм адаптивной смены режима работы коммутатора. Основной режим такого коммутатора - коммутация «на лету», но коммутатор постоянно контролирует трафик и при превышении интенсивности появления плохих кадров некоторого порога переходит на режим полной буферизации. Затем коммутатор может вернуться к коммутации «на лету».
Максимальная емкость адресной таблицы определяет предельное количество MAC-адресов, с которыми может одновременно оперировать коммутатор. Так как коммутаторы чаще всего используют для выполнения операций каждого порта выделенный процессорный блок со своей памятью для хранения экземпляра адресной таблицы, то размер адресной таблицы для коммутаторов обычно приводится в расчете на один порт. Экземпляры адресной таблицы разных процессорных модулей не обязательно содержат одну и ту же адресную информацию - скорее всего, повторяющихся адресов будет не так много, если только распределение трафика каждого порта между остальными портами не полностью равновероятно. Каждый порт хранит только те наборы адресов, с которыми он работал в последнее время.
Недостаточная емкость адресной таблицы может служить причиной замедления работы коммутатора и засорения сети избыточным трафиком. Если адресная таблица процессора порта полностью заполнена, а он встречает новый адрес источника в поступившем пакете, процессор должен вытеснить из таблицы какой-либо старый адрес и поместить на его место новый. Эта операция сама по себе отнимет у процессора часть времени, но главные потери производительности будут наблюдаться при поступлении кадра с адресом назначения, который пришлось удалить из адресной таблицы. Так как адрес назначения кадра неизвестен, то коммутатор должен передать этот кадр на все остальные порты. Эта операция будет создавать лишнюю работу для многих процессоров портов, кроме того, копии этого кадра будут попадать и на те сегменты сети, где они совсем не обязательны.
Внутренняя буферная память коммутатора нужна для временного хранения кадров данных в тех случаях, когда их невозможно немедленно передать на выходной порт. Буфер предназначен для сглаживания кратковременных пульсаций трафика. Ведь даже если трафик хорошо сбалансирован и производительность процессоров портов, а также других обрабатывающих элементов коммутатора достаточна для передачи средних значений графика, это не гарантирует, что их производительности хватит при пиковых значениях нагрузок.
Для предотвращения потерь кадров при кратковременном многократном превышении среднего значения интенсивности трафика (а для локальных сетей часто встречаются значения коэффициента пульсации трафика в диапазоне 50-100) единственным средством служит буфер большого объема. Как и в случае адресных таблиц, каждый процессорный модуль порта обычно имеет свою буферную память для хранения кадров. Чем больше объем этой памяти, тем менее вероятны потери кадров при перегрузках, хотя при несбалансированности средних значений трафика буфер все равно рано или поздно переполнится.
Обычно коммутаторы, предназначенные для работы в ответственных частях сети, имеют буферную память в несколько десятков или сотен килобайт на порт. Хорошо, когда эту буферную память можно перераспределять между несколькими портами, так как одновременные перегрузки по нескольким портам маловероятны. Дополнительным средством защиты может служить общий для всех портов буфер в модуле управления коммутатором. Такой буфер обычно имеет объем в несколько мегабайт.
Алгоритм покрывающего дерева - Spanning Tree Algorithm (STA) позволяет коммутаторам автоматически определять древовидную конфигурацию связей в сети при произвольном соединении портов между собой.Для нормальной работы коммутатора требуется отсутствие замкнутых маршрутов в сети. Эти маршруты могут создаваться администратором специально для образования резервных связей или же возникать случайным образом, что вполне возможно, если сеть имеет многочисленные связи, а кабельная система плохо структурирована или документирована.
Поддерживающие алгоритм STA коммутаторы автоматически создают активную древовидную конфигурацию связей (то есть связную конфигурацию без петель) на множестве всех связей сети. Такая конфигурация называется покрывающим деревом - Spanning Tree (иногда ее называют основным деревом), и ее название дало имя всему алгоритму. Алгоритм Spanning Tree описан в стандарте IEEE 802.1D.
Коммутаторы находят покрывающее дерево адаптивно, с помощью обмена служебными пакетами. Реализация в коммутаторе алгоритма STA очень важна для работы в больших сетях - если коммутатор не поддерживает этот алгоритм, то администратор должен самостоятельно определить, какие порты нужно перевести в заблокированное состояние, чтобы исключить петли. К тому же при отказе какого-либо кабеля, порта или коммутатора администратор должен, во-первых, обнаружить факт отказа, а во-вторых, ликвидировать последствия отказа, переведя резервную связь в рабочий режим путем активизации некоторых портов. При поддержке коммутаторами сети протокола Spanning Tree отказы обнаруживаются автоматически, за счет постоянного тестирования связности сети служебными пакетами. После обнаружения потери связности протокол строит новое покрывающее дерево, если это возможно, и сеть автоматически восстанавливает работоспособность.
Понятие расстояния играет важную роль в построении покрывающего дерева. Именно по этому критерию выбирается единственный порт, соединяющий каждый коммутатор с корневым коммутатором, и единственный порт, соединяющий каждый сегмент сети с корневым коммутатором.
Коммутаторы могут выполнять трансляцию одного протокола канального уровня в другой, например Ethernet в FDDI, Fast Ethernet в Token Ring и т. п. При этом они работают по тем же алгоритмам, что и транслирующие мосты, то есть в соответствии со спецификациями IEEE 802.1НиКРС 1042, определяющими правила преобразования полей кадров разных протоколов.
Все конечные узлы локальных сетей имеют уникальные адреса одного и того же формата независимо от поддерживаемого протокола. Поэтому адрес сетевого адаптера Ethernet понятен сетевому адаптеру FDDI, и они могут использовать эти адреса в полях своих кадров не задумываясь о том, что узел, с которым они взаимодействуют, принадлежит сети, работающей по другой технологии.
Поэтому при согласовании протоколов локальных сетей коммутаторы не строят таблиц соответствия адресов узлов, а переносят адреса назначения и источника из кадра одного протокола в кадр другого.
Кроме изменения порядка бит при передаче байт адреса трансляция протокола Ethernet (и Fast Ethernet, который использует формат кадров Ethernet) в протоколы FDDI и Token Ring включает выполнение перечисленных ниже (возможно, не всех) операций.
Вычисление длины поля данных кадра и помещение этого значения в поле Length при передаче кадра из сети FDDI или Token Ring в сеть Ethernet 802.3 (в кадрах FDDI и Token Ring поле длины отсутствует).
Заполнение полей статуса кадра при передаче кадров из сети FDDI или Token Ring в сеть Ethernet. Кадры FDDI и Token Ring имеют два бита, устанавливаемые станцией, которой предназначался кадр, - бит распознавания адреса А и бит копирования кадра С. При получении кадра станция должна установить эти два бита, чтобы кадр, вернувшийся по кольцу к сгенерировавшей его станции, принес данные обратной связи. При передаче коммутатором кадра в другую сеть нет стандартных правил для установки бит А и С в кадре, который возвращается по кольцу к станции-источнику. Поэтому производители коммутаторов решают эту проблему по своему усмотрению.
Отбрасывание кадров, передаваемых из сетей FDDI или Token Ring в сеть Ethernet с размером поля данных большим, чем 1500 байт, так как это максимально возможное значение поля данных для сетей Ethernet. В дальнейшем, не дождавшись ответа от станции назначения из сети Ethernet, протокол верхнего уровня станции из сети FDDI, возможно, уменьшит размер передаваемых в одном кадре данных, и тогда коммутатор сможет передавать кадры между этими станциями. Другим вариантом решения проблемы является поддержка коммутатором IP-фрагментации, но это требует, во-первых, реализации в коммутаторе протокола сетевого уровня, а во-вторых, поддержки протокола IP взаимодействующими узлами транслируемых сетей.
Заполнение поля Type (тип протокола в поле данных) кадра Ethernet II при приходе кадров из сетей, поддерживающих кадры FDDI или Token Ring, в которых это поле отсутствует, зато имеются поля DSAP и SSAP, выполняющие то же назначение, но с другими кодами для обозначения протоколов. Для упрощения трансляции спецификация RFC 1042 предлагает всегда использовать в сетях FDDI и Token Ring кадры с заголовками LLC/SNAP, которые имеют то же поле Type и с теми же значениями, что и кадры Ethernet П. При преобразовании кадров значение из поля Type заголовка LLC/SNAP переносится в поле Type кадра Ethernet II, и наоборот. Если в сети Ethernet имеются форматы кадров, отличные от Ethernet II, то они также должны иметь заголовок LLC/SNAP.
Пересчет контрольной суммы кадра в соответствии со сформированными значениями служебных полей кадра.
Построение сетей на основе коммутаторов позволяет использовать приоритезацию трафика, причем делать это независимо от технологии сети. Эта возможность является следствием того, что коммутаторы буферизуют кадры перед их отправкой на другой порт. Коммутатор обычно ведет для каждого входного и выходного порта не одну, а несколько очередей, причем каждая очередь имеет свой приоритет обработки. При этом коммутатор может быть сконфигурирован, например, так, чтобы передавать один низкоприоритетный пакет на каждые 10 высокоприоритетных пакетов.
Поддержка приоритетной обработки может особенно пригодиться для приложений, предъявляющих различные требования к допустимым задержкам кадров и к пропускной способности сети для потока кадров.
Приоритезация трафика коммутаторами сегодня является одним из основных механизмов обеспечения качества транспортного обслуживания в локальных сетях. Это, естественно, не гарантированное качество обслуживания, а только механизм best effort - «с максимальными усилиями». К каким уровням задержек приводит приписывание того или иного уровня приоритета кадру, какую пропускную способность обеспечивает приоритет потоку кадров - схема приоритезации не говорит. Более приоритетные кадры будут обрабатываться раньше менее приоритетных, поэтому все показатели качества обслуживания у них будут выше, чем у менее приоритетных.
Основным вопросом при приоритетной обработке кадров коммутаторами является вопрос назначения кадру приоритета. Так как не все протоколы канального уровня поддерживают поле приоритета кадра,то коммутатор должен использовать какой-либо дополнительный механизм для связывания кадра с его приоритетом. Наиболее распространенный способ - приписывание приоритета портам коммутатора. При этом способе коммутатор помещает кадр в очередь кадров соответствующего приоритета в зависимости от того, через какой порт поступил кадр в коммутатор. Способ несложный, но недостаточно гибкий - если к порту коммутатора подключен не отдельный узел, а сегмент, то все узлы сегмента получают одинаковый приоритет.
Более гибким является назначение приоритетов кадрам в соответствии с достаточно новым стандартом IEEE 802.1р. Этот стандарт разрабатывался совместно со стандартом 802.10, который рассматривается в следующем разделе, посвященном виртуальным локальным сетям. В обоих стандартах предусмотрен общий дополнительный заголовок для кадров Ethernet, состоящий из двух байт. В этом дополнительном заголовке, который вставляется перед полем данных кадра, 3 бита используются для указания приоритета кадра. Существует протокол, по которому конечный узел может запросить у коммутатора один из восьми уровней приоритета кадра. Если сетевой адаптер не поддерживает стандарт 802.1р, то коммутатор может назначать приоритеты кадрам на основе порта поступления кадра. Такие помеченные кадры будут обслуживаться в соответствии с их приоритетом всеми коммутаторами сети, а не только тем коммутатором, который непосредственно принял кадр от конечного узла. При передаче кадра сетевому адаптеру, не поддерживающему стандарт 802.1р, дополнительный заголовок должен быть удален.
Кроме своего основного назначения - повышения пропускной способности связей в сети - коммутатор позволяет локализовывать потоки информации в сети, а также контролировать эти потоки и управлять ими, опираясь на механизм пользовательских фильтров. Однако пользовательский фильтр может запретить передачи кадров только по конкретным адресам, а широковещательный трафик он передает всем сегментам сети. Так требует алгоритм работы моста, который реализован в коммутаторе, поэтому сети, созданные на основе мостов и коммутаторов, иногда называют плоскими - из-за отсутствия барьеров на пути широковещательного трафика.
Технология виртуальных локальных сетей (Virtual LAN, VLAN), которая появилась несколько лет тому назад в коммутаторах, позволяет преодолеть указанное ограничение. Виртуальной сетью называется группа узлов сети, трафик которой, в том числе и широковещательный, на канальном уровне полностью изолирован от других узлов сети (рис. 4.18). Это означает, что передача кадров между разными виртуальными сетями на основании адреса канального уровня невозможна, независимо от типа адреса - уникального, группового или широковещательного. В то же время внутри виртуальной сети кадры передаются по технологии коммутации, то есть только на тот порт, который связан с адресом назначения кадра. Виртуальные сети могут пересекаться, если один или несколько компьютеров входят в состав более чем одной виртуальной сети. На рис. 4.21 сервер электронной почты входит в состав 3 и 4 виртуальных сетей. Это значит, что его кадры передаются коммутаторами всем компьютерам, входящим в эти сети. Если же какой-то компьютер входит в состав только виртуальной сети 3, то его кадры до сети 4 доходить не будут, но он может взаимодействовать с компьютерами сети 4 через общий почтовый сервер. Такая схема не полностью защищает виртуальные сети друг от друга -так, широковещательный шторм, возникший на сервере электронной почты, захлестнет сеть 3 и сеть 4.
Виртуальная сеть образует домен широковещательного трафика (broadcast domain), по аналогии с доменом коллизий, который образуется повторителями сетей Ethernet.
Назначение технологии виртуальных сетей состоит в облегчении процесса создания изолированных сетей, которые затем должны связываться с помощью маршрутизаторов, реализующих какой-либо протокол сетевого уровня, например IP. Такое построение сети создает гораздо более мощные барьеры на пути ошибочного трафика из одной сети в другую. Сегодня считается, что любая крупная сеть должна включать маршрутизаторы, иначе потоки ошибочных кадров, например широковещательных, будут периодически затапливать всю сеть через прозрачные для них коммутаторы, приводя ее в неработоспособное состояние.
До появления технологии VLAN для создания отдельной сети использовались либо физически изолированные сегменты коаксиального кабеля, либо несвязанные между собой сегменты, построенные на повторителях и мостах. Затем эти сети связывались маршрутизаторами в единую составную сеть (рис. 4.19).
Для устранения необходимости физической перекоммутации узлов стали применять многосегментные концентраторы, рассмотренные ранее. Возникла возможность программировать состав разделяемого сегмента без физической перекоммутации.
Однако решение задачи изменения состава сегментов с помощью концентраторов накладывает большие ограничения на структуру сети - количество сегментов такого повторителя обычно невелико, поэтому выделить каждому узлу свой сегмент, как это можно сделать с помощью коммутатора, нереально. Кроме того, при таком подходе вся работа по передаче данных между сегментами ложится на маршрутизаторы, а коммутаторы со своей высокой производительностью остаются не у дел. Поэтому сети, построенные на основе повторителей с конфигурационной коммутацией, по-прежнему основаны на разделении среды передачи данных между большим количеством узлов, и, следовательно, обладают гораздо меньшей производительностью по сравнению с сетями, построенными на основе коммутаторов.
При использовании технологии виртуальных сетей в коммутаторах одновременно решаются две задачи:
повышение производительности в каждой из виртуальных сетей, так как коммутатор передает кадры в такой сети только узлу назначения;
изоляция сетей друг от друга для управления правами доступа пользователей и создания защитных барьеров на пути широковещательных штормов.
Для связи виртуальных сетей в общую сеть требуется привлечение сетевого уровня. Он может быть реализован в отдельном маршрутизаторе, а может работать и в составе программного обеспечения коммутатора, который тогда становится комбинированным устройством - так называемым коммутатором 3-го уровня.
Технология образования и работы виртуальных сетей с помощью коммутаторов долгое время не стандартизировалась, хотя и была реализована в очень широком спектре моделей коммутаторов разных производителей. Такое положение изменилось после принятия в 1998 году стандарта IEEE 802.1Q, который определяет базовые правила построения виртуальных локальных сетей, не зависящие от протокола канального уровня, который поддерживает коммутатор.
В виду долгого отсутствия стандарта на VLAN каждый крупный производитель коммутаторов разработал свою технологию виртуальных сетей, которая была несовместима с технологиями других производителей. Поэтому, несмотря на появление стандарта, можно не так уж редко встретиться с ситуацией, когда виртуальные сети, созданные на коммутаторах одного производителя, не распознаются и не поддерживаются коммутаторами другого производителя.
При создании виртуальных сетей на основе одного коммутатора обычно используется механизм группирования в сети портов коммутатора (рис. 4.20). При этом каждый порт приписывается той или иной виртуальной сети. Кадр, пришедший от порта, принадлежащего, например, виртуальной сети 1, никогда не будет передан порту, который не принадлежит этой виртуальной сети. Порт можно приписать нескольким виртуальным сетям, хотя на практике так делают редко - пропадает эффект полной изоляции сетей.
Группировка портов для одного коммутатора - наиболее логичный способ образования VLAN, так как виртуальных сетей, построенных на основе одного коммутатора, не может быть больше, чем портов. Если к одному порту подключен сегмент, построенный на основе повторителя, то узлы такого сегмента не имеет смысла включать в разные виртуальные сети - все равно трафик этих узлов будет общим.
Создание виртуальных сетей на основе группирования портов не требует от администратора большого объема ручной работы - достаточно каждый порт приписать к одной из нескольких заранее поименованных виртуальных сетей. Обычно такая операция выполняется с помощью специальной программы, прилагаемой к коммутатору. Администратор создает виртуальные сети путем перетаскивания мышью графических символов портов на графические символы сетей.
Второй способ образования виртуальных сетей основан на группировании МАС - адресов. Каждый МАС - адрес, который изучен коммутатором, приписывается той или иной виртуальной сети. При существовании в сети множества узлов этот способ требует выполнения большого количества ручных операций от администратора. Однако он оказывается более гибким при построении виртуальных сетей на основе нескольких коммутаторов, чем способ группирования портов.
Описанные два подхода основаны только на добавлении дополнительной информации к адресным таблицам моста, и в них отсутствует возможность встраивания информации о принадлежности кадра к виртуальной сети в передаваемый кадр. Остальные подходы используют имеющиеся или дополнительные поля кадра для сохранения информации и принадлежности кадра при его перемещениях между коммутаторами сети. При этом нет необходимости запоминать в каждом коммутаторе принадлежность всех МАС - адресов интерсети виртуальным сетям.
Дополнительное поле с пометкой о номере виртуальной сети используется только тогда, когда кадр передается от коммутатора к коммутатору, а при передаче кадра конечному узлу оно удаляется. При этом модифицируется протокол взаимодействия «коммутатор - коммутатор», а программное и аппаратное обеспечение конечных узлов остается неизменным. Примеров таких фирменных протоколов много, но общий недостаток у них один - они не поддерживаются другими производителями.
Существуют два способа построения виртуальных сетей, которые используют уже имеющиеся поля для маркировки принадлежности кадра виртуальной сети, однако эти поля принадлежат не кадрам канальных протоколов, а пакетам сетевого уровня или ячейкам технологии АТМ.
В первом случае виртуальные сети образуются на основе сетевых адресов, например адресов IP, то есть той же информации, которая используется при построении интерсетей традиционным способом. Этот эффективный способ работает тогда, когда коммутаторы поддерживают не только протоколы канального уровня, но и протоколы сетевого уровня, то есть являются комбинированными коммутаторами - маршрутизаторами, что бывает далеко не всегда.
Во втором случае виртуальные сети организуются с помощью виртуальных путей в АТМ - сетях.
Коммутаторы связывают процессоры портов по трем основным схемам - коммутационная матрица, общая шина и разделяемая память. В коммутаторах с фиксированным количеством портов обычно используется коммутационная матрица, а в модульных коммутаторах - сочетание коммутационной матрицы в отдельных модулях с общей шиной и разделяемой памятью для связи модулей.
Для поддержания неблокирующего режима работы коммутатора общая шина или разделяемая память должны обладать производительностью, превышающей сумму производительностей всех портов максимально высокоскоростного набора модулей, которые устанавливаются в шасси.
Основными характеристиками производительности коммутатора являются: скорость фильтрации кадров, скорость продвижения кадров, общая пропускная способность по всем портам в мегабитах в секунду, задержка передачи кадра.
На характеристики производительности коммутатора влияют: тип коммутации - «на лету» или с полной буферизацией, размер адресной таблицы, размер буфера кадров.
Для автоматического поддержания резервных связей в сложных сетях в коммутаторах реализуется алгоритм покрывающего дерева - Spanning Tree Algorithm. Этот алгоритм основан на периодической генерации служебных кадров, с помощью которых выявляются и блокируются петлевидные связи в сети.
Коммутаторы могут объединять сегменты разных технологий локальных сетей, транслируя протоколы канального уровня в соответствии со спецификацией IEEE 802.1Н. Единственным ограничением трансляции является использование MTU одного размера в соединяемых сегментах.
Коммутаторы поддерживают разнообразные пользовательские фильтры, основанные на МАС - адресах, а также на содержимом полей протоколов верхних уровней. В последнем случае администратор должен выполнить большой объем ручной работы по заданию положения поля относительно начала кадра и его требуемому значению. Обычно фильтры допускают комбинацию нескольких условий с помощью логических операторов AND и OR.
Коммутаторы обеспечивают поддержку качества обслуживания с помощью приоритетной обработки кадров. Стандарт 802.1р определяет дополнительное поле, состоящее из 3 бит, для хранения приоритета кадра независимо от технологии сети.
Технология виртуальных локальных сетей (VLAN) позволяет в сети, построенной на коммутаторах, создать изолированные группы узлов, между которыми не передается любой тип трафика, в том числе и широковещательный. Виртуальные сети являются основой для создания крупных маршрутизируемых сетей и имеют преимущество перед физически изолированными сегментами гибкостью состава, изменяемого программным путем.
В последнее время наблюдается отчетливая тенденция вытеснения коммутаторами концентраторов с нижних уровней крупных сетей.
Существуют две основные схемы применения коммутаторов: со стянутой в точку магистралью и с распределенной магистралью. В больших сетях эти схемы применяют комбинированно.
Что такое структурированная кабельная система?
Укажите в (таблице ) применимость того или иного типа кабеля для разных подсистем.
Что означает термин backbone?
Как влияет на производительность сети пропускная способность сетевого адаптера и пропускная способность порта концентратора?
Имеются ли отличия в работе сетевых адаптеров, соединяющих компьютер с коммутатором или с мостом, или с концентратором?
Как концентратор поддерживает резервные связи?
В соответствии с основной функцией концентратора - повторением сигнала -его относят к устройствам, работающим на физическом уровне модели OSI. Приведите примеры дополнительных функций концентратора, для выполнения которых концентратору требуется информация протоколов более высоких уровней?
Чем модульный концентратор отличается от стекового?
Почему для соединения концентраторов между собой используются специальные порты?
Каким образом мост/коммутатор строит свою внутреннюю таблицу?
Что случится, если во время работы моста/коммутатора произойдет реконфигурация сети, например будут подключены новые компьютеры?
О чем говорит размер внутренней адресной таблицы моста? Что произойдет, если таблица переполнится?
Можно ли утверждать, что у любого моста скорости продвижения не выше скорости фильтрации?
Что нужно сделать администратору сети, чтобы мосты, не поддерживающие алгоритм Spanning Tree, правильно работали в сети с петлями?
Что произойдет, если в сети, построенной на концентраторах, имеются замкнутые контуры (например, как на рис. 4.21)?
сеть будет работать нормально;
кадры не будут доходить до адресата;
в сети при передаче любого кадра будет возникать коллизия;
произойдет зацикливание кадров.
Какие дополнительные возможности имеют мосты, поддерживающие алгоритм Spanning Tree?
В чем отличие между резервированием связей маршрутизаторами, с одной стороны, и мостами, поддерживающими алгоритм Spanning Tree, с другой стороны?
Пусть на предприятии имеются две изолированные рабочие группы, в каждой из которых имеется свой сервер. В каких случаях лучше использовать:
два отдельных концентратора?
два концентратора, объединенные в стек?
один общий концентратор с большим количеством портов?
Пусть на предприятии в одном отделе установлена одноранговая сеть Windows 95, а в другом отделе - сеть NetWare с одним выделенным сервером. Каждая из сетей построена на основе одного концентратора. Как вы считаете, в каком отделе замена концентратора коммутатором может привести к существенному росту производительности? Рассмотрите следующие варианты замены концентратора на коммутатор:
концентратор имеет порты 10 Мбит/с, коммутатор имеет все порты 10 Мбит/с;
концентратор имеет порты 10 Мбит/с, коммутатор имеет порты 10 Мбит/с и 1 порт 100 Мбит/с;
концентратор имеет порты 100 Мбит/с, коммутатор имеет все порты 100 Мбит/с.
В области сетевых технологий явно наметилась тенденция к использованию индивидуальных связей компьютеров с коммуникационными устройствами (в отличие от подключения к портам сегментов). С чем это связано?
Почему полнодуплексный Ethernet не поддерживается в концентраторах?
Каким образом коммутатор может управлять потоком пакетов, поступающих от сетевых адаптеров станций сети?
Существуют маршрутизаторы, работающие в режиме моста на некоторых портах. Как вы думаете, можно ли создать маршрутизатор или коммутатор, который способен работать в режиме концентратора на тех же портах, на которых выполняется маршрутизация?
Можно ли соединить транслирующим коммутатором сегменты, в которых установлено разное максимальное значение поля данных?
Имеется ли специфика в использовании мостов и коммутаторов? Приведите примеры, когда замена моста коммутатором не повышает производительности сети.
Почему недорогие коммутаторы, выполняющие ограниченное число функций, обычно работают по быстрому алгоритму обработки пакетов «на лету», а дорогие коммутаторы, с большим числом функций - по более медленному алгоритму буферизации пакетов?
Какая информация содержится в таблицах мостов/коммутаторов и маршрутизаторов?
Поясните определение: «Виртуальная локальная сеть - это домен распространения широковещательных сообщений».
В каких случаях появляется необходимость в создании виртуальных сегментов? Приведите примеры.
